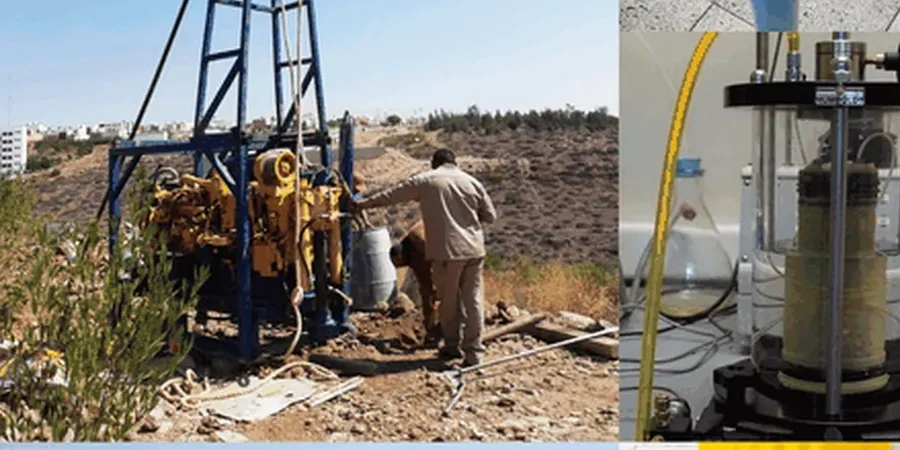

In Solingen steht ein viergeschossiger Wohnbau an der Kölner Straße, direkt am Hang. Der Bauherr geht von tragfähigem Fels aus – doch schon die erste Kernbohrung zeigt verwitterte Tonschiefer mit eingelagerten Kluftzonen. Solche Überraschungen sind im Bergischen Land keine Seltenheit. Eine fundierte bodenmechanische Untersuchung liefert hier Klarheit über Scherparameter, Steifemoduln und das Setzungsverhalten des Untergrunds. Unser Team hat in den letzten Jahren zahlreiche Projekte zwischen Ohligs und Gräfrath begleitet, bei denen erst die Laboranalyse die tatsächliche Gebrauchstauglichkeit der Gründung bestätigte. Die DIN 4020 gibt den Rahmen vor, die örtliche Geologie mit ihren Wechsellagerungen aus Honseler und Remscheider Schichten bestimmt den Prüfumfang.
Die Tragfähigkeit des Solinger Baugrunds hängt weniger vom Gestein als von der Klüftigkeit ab – ein Parameter, den nur die bodenmechanische Untersuchung quantifiziert.
Standortspezifische Faktoren
Solingen zählt mit seiner Hanglage und dem dichten Gewässernetz aus Wupper und ihren Nebenbächen zu den geotechnisch anspruchsvollsten Standorten im Bergischen Städtedreieck. Bei Starkregenereignissen, wie sie der Deutsche Wetterdienst für die Region zunehmend dokumentiert, steigt der Porenwasserdruck in den klüftigen Tonsteinen sprunghaft an. Die wirksame Spannung sinkt, der Sicherheitsfaktor gegen Böschungsversagen nach DIN 4084 rutscht unter 1.3 – ein Szenario, das ohne vorausschauende bodenmechanische Untersuchung unentdeckt bleibt. Wir haben in einem Projekt nahe der Müngstener Brücke erlebt, wie eine unzureichende Erkundung zu Setzungsrissen in einer erst fünf Jahre alten Stützwand führte. Der Schaden war vermeidbar: Eine Laboranalyse hätte die geringe Restscherfestigkeit der anstehenden Schiefertonlagen rechtzeitig aufgedeckt und zu einer tieferen Gründung geführt.
Normativer Rahmen
DIN 4020: Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN ISO 17892: Geotechnische Erkundung und Untersuchung – Laborversuche an Bodenproben, DIN 4019: Baugrund – Setzungsberechnungen, DIN 4084: Baugrund – Geländebruchberechnungen, Eurocode 7 (DIN EN 1997-1): Entwurf, Berechnung und Bemessung in der Geotechnik
Fragen und Antworten
Was kostet eine bodenmechanische Untersuchung für ein Einfamilienhaus in Solingen?
Für ein typisches Einfamilienhaus in Solingen bewegt sich der Aufwand zwischen €2.510 und €5.400, abhängig von der Anzahl der Laborversuche und der Zugänglichkeit des Grundstücks. Ein Hanglage mit schlechter Befahrbarkeit oder eine erforderliche Kernbohrung in Festgestein liegen am oberen Ende des Rahmens. Die Investition deckt Probenahme, Klassifikationsversuche und die Ermittlung der Scherparameter ab – die Basis für eine standsichere und wirtschaftliche Gründung.
Welche Laborversuche sind bei verwittertem Tonschiefer in Solingen sinnvoll?
Bei den im Stadtgebiet Solingens häufig anstehenden Honseler Schichten empfehlen wir Rahmenscherversuche zur Bestimmung der Restscherfestigkeit, ergänzt durch Triaxialversuche unter konsolidiert-drainierten Bedingungen. Die Verwitterungsgrade variieren stark, deshalb ist eine mineralogische Ansprache über den Glühverlust und eine Bestimmung der Abschlämmkorngrößen obligatorisch, um den Überkornanteil korrekt zu berücksichtigen und die Scherparameter nicht zu überschätzen.
Reichen Bohrungen mit Rammsondierung oder ist eine bodenmechanische Untersuchung nötig?
Rammsondierungen liefern lediglich Spitzenwiderstände und geben keine Auskunft über das Verformungsverhalten oder die Langzeitstandsicherheit. Nach DIN 4020 ist für Bauwerke der Geotechnischen Kategorie 2 und 3 eine bodenmechanische Untersuchung mit Laborversuchen zwingend erforderlich. In Solingen mit seinen Hanglagen und verwitterungsanfälligen Schiefertonen empfehlen wir sie auch für kleinere Bauvorhaben, um Setzungsschäden und Böschungsversagen auszuschließen.
