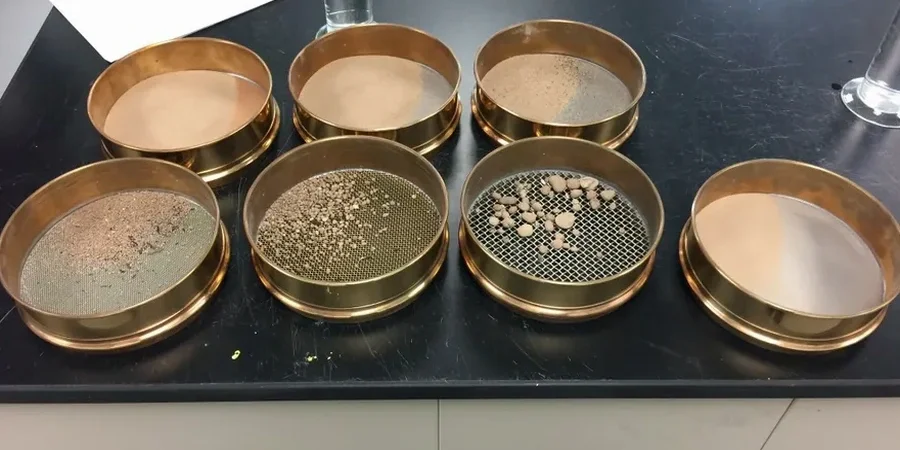

Die Probenaufbereitung beginnt mit einem Stahlturmsieb mit 63-mm-Deckel auf dem Rütteltisch, bevor das Feingut unter 0,063 mm ins Aräometer-Becherglas wandert. In Solingen liefern die verwitterten Tonschiefer des Oberdevon oft eine Mischung aus kantigem Grobkorn und tonigem Feinstanteil, die sich mit reiner Siebung nicht sauber trennen lässt. Deshalb fährt das Labor hier standardmäßig die kombinierte Korngrößenanalyse nach DIN EN ISO 17892-4 – Trockensiebung über acht Maschenweiten plus Sedimentationsanalyse mit Aräometer nach Casagrande. Die bergische Topografie mit ihren steilen Hängen und den tief eingeschnittenen Wupper-Nebenbächen sorgt für kurze Transportwege des Verwitterungsmaterials, was sich direkt in der Kornabstufung niederschlägt. Bevor ein Plattendruckversuch auf der planierten Fläche sinnvoll ist, muss die Kornkurve vorliegen, denn der Verdichtungsgrad allein sagt wenig über das Langzeitverhalten eines schlecht abgestuften Solinger Hanglehms.
Die kombinierte Sieb- und Aräometeranalyse nach DIN EN ISO 17892-4 liefert eine lückenlose Kornverteilungskurve von 63 mm bis 0,001 mm – entscheidend für Frostsicherheit und Dränagebemessung im bergischen Baugrund.
Fragen und Antworten
Was kostet eine Korngrößenanalyse mit Siebung und Aräometer in Solingen?
Die kombinierte Analyse liegt je nach Probenanzahl und Aufbereitungsaufwand zwischen €90 und €180 pro Probe. Bei Serien von fünf oder mehr Proben aus einem Solinger Bauvorhaben gelten reduzierte Staffelpreise.
Wie lange dauert die Aräometer-Analyse im Labor?
Die reine Sedimentationsanalyse nach DIN EN ISO 17892-4 beansprucht etwa 48 Stunden, da die Aräometer-Ablesungen über 24 Stunden in festgelegten Zeitintervallen erfolgen. Mit Trocknung, Siebung und Auswertung ist das Ergebnis nach vier bis fünf Werktagen verfügbar.
Reicht die Trockensiebung aus oder brauche ich zwingend das Aräometer?
Das hängt vom Feinkornanteil ab. Liegt der Anteil unter 0,063 mm bei über 10 Prozent – was in Solingen bei den tonig verwitterten Tonschiefern fast immer der Fall ist – schreibt die DIN EN ISO 17892-4 die kombinierte Methode mit Aräometer vor. Ohne Sedimentationsanalyse ist die Kornkurve unvollständig und die Bodenklassifikation nach DIN 18196 nicht normkonform.
Welche Bodenkennwerte liefert die Korngrößenanalyse für die Bemessung?
Aus der Kornverteilungskurve werden Ungleichförmigkeitszahl Cu, Krümmungszahl Cc und die Frostempfindlichkeitsklasse nach ZTV E-StB abgeleitet. Zusätzlich lässt sich der Wasserdurchlässigkeitsbeiwert kf nach Hazen oder Beyer abschätzen – relevant für Versickerungsanlagen in Solinger Hangbereichen.
Können Sie die Proben direkt auf der Baustelle in Solingen nehmen?
Ja, unser Team fährt die Probenahme in Solingen nach DIN 4021 durch – aus Schürfen, Bohrkernen oder Sondierschlitzen. Wichtig ist, dass die Probe den gesamten Korngrößenbereich repräsentiert und nicht entmischt transportiert wird, sonst verfälscht das die Sieblinie.
